Z4直流電動機廣泛，諸如冶金工業軋機轉動、金屬切削機床、造紙、印刷、紡織、印染、水泥、塑料擠出機械等等。

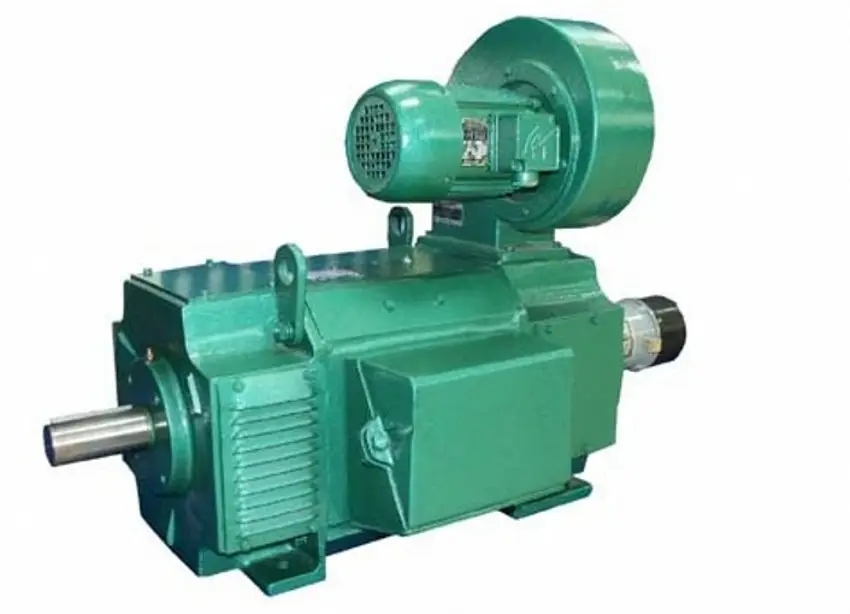

西安西瑪電機主要產品：Z4系列直流電動機（Z4-112--Z4-450)Z4系列直流電機是最新產品，廣泛用作各類機械的傳動愿，諸如冶金工業軋機轉動、金屬切削機床、造紙、印刷、紡織、印染、水泥、塑料擠出機械等等。

本系列電機的外形安裝尺寸除了兩底腳孔間軸向尺寸‘B’之外，符合IEC72國際標準。

本系列電機的性能及技術要求可按照國際電工委員會標準，IEC34-1或西德國家標準DIN57530的要求考核。

本系列電機采用多角形結構，空間利用率高。定子磁軛為疊片式，實用整流器供電，能承受脈動電流與電流急劇變化（負載變化）之工況，磁極安裝有精確定位，因而換向良好。

電機絕緣等級為F級，采用可靠絕緣結構浸漬工序，保證絕緣性能穩定和良好散熱。

本系列電機具有體積小、性能好、重量輕、輸出功率大、效率高及可靠性高的特點，可以與當今國際先進水平的電機教量。

電動機可用三相全控橋式整流電源以及不外接平波電抗器而長期工作。額定電壓為160V的電機由單相橋式電源供電，此時電樞回路須接入電抗器以抑制脈動電流。其電感值如表中所示。

a. 海拔不超過1000m；

b. 周圍空氣溫度不大于40℃；

c. 工作環境不應有酸性、堿性或其他對絕緣有腐蝕作用的氣體；

d. 電機為連續工作制（SI）；

e. 電動機電樞回路和勵磁回路可由靜止整流電源供電，也適應由直流發電機供電；

f. 本系列電機性能均符合國際GB755《旋轉電機基本技術要求》。

2．電動機標準額定電壓為160V、440V。也可根據具體情況派生出220V、400V和660V 或其他電壓。

3．電動機額定轉速有3000、1500、1000、750、600、500、400、300、200 r/min共九檔。減小電樞電壓為恒轉矩調速，減小勵磁電壓為恒功率調速，調速范圍見技術數據表(表2)。在額定電壓以下用調壓調速時為恒轉矩。其最低轉速均規定為不低于20 r/min，此時仍能維持額定轉矩，轉速平穩。

4．電動機的基本勵磁方式為他勵，標準勵磁電壓為180V，其他勵磁電壓亦可協商。電動機允許強行勵，強勵電壓不得超過500V。電動機正常運行時勵磁電流不得超過額定勵磁電流。為確保勵磁系統絕緣的可靠性，在斷開勵磁回路時，需在勵磁繞組兩端并聯一個釋放電阻以防止自感電勢。在標準勵磁電壓時其值約為七倍勵磁繞組電阻（冷態）。勵磁電壓高于標準電壓時，并接釋放電阻值可小于七倍，反之大于七倍。

5．Z4-315、Z4-355、Z4-400、和Z4-450四個機座帶有補償繞組。在Z4-250和Z4-280兩個機座號中派生帶有補償繞組的電機也是可能的。

6．電機提供有接地標注的接線柱。

7．技術數據表內的功率值為額定功率，額定電壓和轉速時的效率，它包括勵磁損耗，不包括鼓風機損耗。

Z4系列直流電動機采用八角形全疊片結構，不僅空間利用率高，而且當采用靜止整流器供電時，能承受脈動電流和快速的負載電流變化。

Z4系列直流電動機一般不帶串勵繞組，適用于需要正、反轉的自動控制技術中。根據用戶需要也可以制成帶串勵繞組。中心高100～280mm的電動機無補償繞組，但中心高250mm、280mm的電動機根據具體情況和需要可以制成帶補償繞組，中心高315～450mm的電動機帶有補償繞組。

1、中心高500～710mm的電動機外形安裝尺寸及技術要求均符合IEC國際標準，電機的機械尺寸公差符合ISO國際標準。

2、電機的防護及安裝結構形式

a、整個系列防護形式均為IP21S。

b、安裝方式符合國際GB/T997規定，本系列具有下列安裝方式：

3、冷卻方式

整個系列電機的冷卻方式為他冷、強迫通風、在徑向配有騎式鼓風機，獨立供電，并附空氣過濾器。

電機可制成IC06，IC17，IC37三種冷卻方式。

a、Z4-100-Z4-160，其鼓風機裝于非傳動側。

b、Z4-180-Z4-450，其鼓風機裝于傳動側。

c、各機座號所需的冷風量，風壓及風機電動機功率（見表1）

4. 出線盒的位置，從傳動側視之，在機座右側。根據需要也可裝于機座左側或上方。

5. 電機可配帶測速發電機等附件于非傳動端。

6. 電機的傳動方式為彈性聯軸器聯接。機組配合須小心對準。

對于有徑向力的傳動方式（皮帶或齒輪傳動），其允許承受的徑向力不應大于下列曲線上的數值。
